Molol ta' Kuntatt Elettriku

Molol ta' Kuntatt Elettriku

Kuntatti tal-batterija, Molol tal-Konnettur u Komponenti Konduttivi ta' Preċiżjoni
SKU: ZT-CS-002|Ħin taċ-Ċomb: 10-15-il Jum għal Għodda Standard
Linja tal-istampa pnewmatika b'veloċità għolja (10T-40T)
100 miljun molol ta 'kuntatt
Il-konsistenza tal-forza tar-rebbiegħa—mhux eżattezza dimensjonali biss—hija dik li tiddetermina l-affidabbiltà tal-kamp
Share to
Deskrizzjoni
Parametri tekniċi

Zento Trilium Metal Tech Co., Ltd huwa wieħed mill-manifatturi u fornituri ewlenin ta 'molol ta' kuntatt elettriku fiċ-Ċina. Merħba biex tixtri molol ta 'kuntatt elettriċi durabbli bl-ingrossa magħmula fiċ-Ċina hawn mill-fabbrika tagħna. Jekk għandek xi mistoqsija dwar servizz personalizzat, jekk jogħġbok tħossok liberu li tibgħatilna email.



Sommarju tal-Prodott

Electrical-contact-springs

Molla konduttiva ffurmata bi preċiżjoni fabbrikata fuq il-linja tagħna ta 'l-istampa pnewmatika b'veloċità għolja (10T-40T) fil-faċilità ta' Ruqing.



Aħna pproduċejna aktar minn 100 miljun molol ta 'kuntatt għal kompartimenti tal-batteriji, konnetturi, u applikazzjonijiet ta' l-ert li jservu fornituri ta 'Tier-1 tal-karozzi, marki ta' l-elettronika għall-konsumatur u manifatturi ta 'apparat mediku.



Il-lezzjoni minn dak il-volum? Il-konsistenza tal-forza tar-rebbiegħa - mhux biss l-eżattezza dimensjonali - hija li tiddetermina l-affidabbiltà tal-kamp.



Kull lott li nibgħatu huwa vvalidat fuq it-tester diġitali tar-rebbiegħa Jinan Shijin tagħna biex jiġi żgurat li l-pressjoni ta 'kuntatt tibqa' fi ħdan ± 8% tan-nominali.



Proċess tal-Manifattura u Tagħmir



Veloċità, Preċiżjoni, u Ripetibbiltà: Kif Nipproduċu Molol ta 'Kuntatt Konsistenti

Din ir-rebbiegħa tal-kuntatt hija mmanifatturata fuq il-flotta tagħna ta 'punch presses pnewmatiċi-speċifikament il-Mudelli 10T, 40T, u 63Telenkati fir-reġistru tat-tagħmir tagħna. Dawn il-preses huma kkonfigurati b'għalf mekkaniku jew servo-driven li javvanza materjal ta 'strixxa bi preċiżjoni tal-pożizzjonament ta' ± 0.02mm.



Id-Differenza tal-Għodda Z&T:
Iċ-ċavetta għal rebbiegħa ta 'kuntatt affidabbli tinsab fil-radji tal-liwja u stazzjonijiet tal-munitimibnija fil-die progressiva. Il-kamra tal-għodda interna tagħna (mgħammra bi8 DK7750 magni EDM tal-wajer) inġiniera l-die b'karatteristiċi speċifiċi għall-applikazzjonijiet tar-rebbiegħa:

Kontroll tad-Direzzjoni tal-Qamħ:Id-die hija orjentata fuq l-istampa sabiex il-linji kritiċi tal-liwja jimxuperpendikularigħad-direzzjoni tal-qamħ rolling tal-materjal. Dan jimminimizza r-riskju ta 'ksur tal-istress fil-modalità ta' falliment tal-apex-a liwja li naraw ta 'spiss f'kampjuni minn fornituri ta' livell aktar baxx.

Munita fil-Die:Għal materjali bħal Beryllium Copper, aħna ninkorporaw stazzjon tal-muniti li jikkompressa ftit il-materjal qabel il-liwja li tifforma. Dan ix-xogħol jibbies iż-żona tal-liwja lokalment, ittejjeb il-konsistenza tar-rebbiegħa u l-ħajja tal-għeja.

Serħan mill-istress:Skont il-materjal, il-partijiet jistgħu jgħaddu minn ċiklu ta 'trattament tas-sħana b'temperatura baxxa post-forming biex ittaffi l-istress residwu introdotti waqt l-ittimbrar.



Storja tal-Għażla tal-Materjal: Għaliex Aħna nittrattaw bis-sħana tar-ram tal-berillju internament
Bosta snin ilu, klijent ta 'apparat mediku avviċinana b'falliment fil-qasam: il-kuntatti tal-batterija tagħhom kienu qed jitilfu l-forza tar-rebbiegħa wara madwar 3,000 ċiklu ta' inserzjoni-ħafna inqas mill-ħajja tad-disinn ta '10,000 ċiklu. Il-partijiet kienu ttimbrati minn strixxa tar-ram tal-berillju, iżda l-fornitur kien qabeż il-trattament bis-sħana wara l-iffurmar tat-twebbis tal-etàbiex tiffranka l-ispiża.

Hawn dak li ħafna xerrejja ma jafux: Beryllium Copper jikseb il-proprjetajiet mekkaniċi sħaħ tiegħu - inkluża r-reżistenza għall-għeja li tiġġustifika l-prezz premium tiegħu -biss wara ċiklu ta 'trattament tas-sħana kkontrollat(tipikament 2-3 sigħat fi 315-370 grad). Taqbeż dan il-pass iħalli madwar 30-40% tal-ħajja potenzjali tal-għeja tal-materjal fuq il-mejda.

Il-politika tagħna:Kull rebbiegħa ta 'kuntatt tar-Ram tal-Berillju li nittimbraw tgħaddi mill-forn intern li jsaħħaħ l-età tagħna qabel l-ispezzjoni finali. Aħna nivvalidaw il-proċess billi nittestjaw il-molol tal-kampjuni fuq it-tester diġitali Jinan Shijin tagħna - qabel u wara t-trattament bis-sħana - biex nikkonfermaw il-gwadann tas-saħħa mistenni. Jekk qed tħallas għal BeCu, għandek tikseb il-prestazzjoni tal-BeCu.



Kontroll tal-Kwalità u Ċertifikazzjoni



Validazzjoni tal-Forza tar-Rebbiegħa (Rapport tat-Test Disponibbli)
Aħna nużaw aJinan Shijin Digital Spring Tester (Mudell: SD-100, Medda: 1-100N, Riżoluzzjoni: 0.1N)biex tkejjel il-forza tar-rebbiegħa fid-deflessjoni speċifikata tiegħek. It-tester huwa kkalibratkull sitt xhur mill-Istitut tal-Metroloġija ta' Cangzhou, b'ċertifikati ta 'kalibrazzjoni traċċabbli għal standards nazzjonali.

Għal kull lott tal-produzzjoni, aħna nirreġistraw:

Forza f'deflessjoni nominali (eż, kompressjoni 3.2N @ 1.5mm)

Forza fil-limiti ta' tolleranza min/max

Devjazzjoni standard tul is-sett tal-kampjun

Din id-dejta hija arkivjata bin-numru tal-lott u tista' tiġi fornuta mal-ġarr tiegħek. Għal ordnijiet tal-karozzi IATF 16949, nistgħu nipprovduIttestjar tal-forza 100% b'sensors in-lineu charts SPC sħaħ.



Verifika tal-Ħxuna tal-kisi:

Kejl tal-Ħxuna tal-kisi (importazzjoni Ġermaniża, riżoluzzjoni 1μm):Jivverifika l-ħxuna tal-kisi tal-landa, nikil, deheb jew fidda tissodisfa l-ispeċifikazzjoni tiegħek.

Kamra tal-Brexx tal-melħ (Beijing Hengtai, 900x600mm):Jivvalida r-reżistenza għall-korrużjoni skont ASTM B117.

Verifika Dimensjonali:
Karatteristiċi kritiċi bħall-vojt tal-kuntatt u l-għoli ġenerali huma kkontrollati fuq tagħnaSistema ta' Kejl tal-Viżjoni Dongguan Jingchi (riżoluzzjoni ta '0.001mm)għall-eżattezza mingħajr kuntatt, jew mamikrometri diġitali (0.001mm riżoluzzjoni)għal kontrolli in-line malajr.

ISO9001
ISO14001
ISO45001



Inġinerija Noti & FAQ



Q1: Bronż Fosforu vs Berillju Ram-li għandi nagħżel?

Din hija waħda mid-deċiżjonijiet materjali l-aktar konsegwenzjali għal molla ta 'kuntatt. Hawn il-gwida tagħna bbażata fuq il-post:

Applikazzjoni

Materjal Rakkomandat

Għaliex

Kuntatt tal-batterija tal-elettronika tal-konsumatur (5,000 ċiklu mistenni)

C5191 Bronż Fosforu

Ħajja ta 'għeja adegwata bi prezz aktar baxx. Nistgħu niksbu 10,000+ ċikli b'raġġi tal-liwja ottimizzati.

Konnettur tal-karozzi (vibrazzjoni għolja, firxa wiesgħa ta 'temperatura)

C17200 Berillju Ram

Reżistenza superjuri għall-għeja u prestazzjoni ta 'rilassament tal-istress f'temperaturi elevati.

Kuntatt ta' apparat mediku (sterilizzazzjoni meħtieġa, ma jistax ifalli)

C17200 BeCu + Deheb Flash

Affidabilità massima. Id-deheb jipprevjeni l-ossidazzjoni matul iċ-ċikli tal-awtoklavi.

High-current power contact (>5A)

C17200 BeCu jew Bronż Fosforu bi Pjanċa tal-Fidda

Il-fidda toffri l-inqas reżistenza għall-kuntatt. Il-metall bażiku BeCu jipprevjeni l-ittemprar taħt is-sħana.

Nota ta 'kawtela dwar Berillju Ram: Xi fornituri jikkwotaw BeCu iżda jaqbżu t-trattament tas-sħana li jwebbsu l-età. Itlob għaċ-ċertifikazzjoni tat-trattament tas-sħana u d-dejta tat-test tal-forza qabel/wara. Aħna nipprovdu t-tnejn bħala standard.

Q2: Qed niddisinjaw kuntatt tal-batterija apposta. X'inhu l-aktar spec injorat?

Ħxuna tal-kisi fuq il-punt ta 'kuntatt vs il-bqija tal-parti.
Ħafna tpinġijiet jispeċifikaw "Tin Plate 3-5μm ġenerali." Iżda l-punt ta 'kuntatt-fejn ir-rebbiegħa tmiss it-terminal tal-batterija-esperjenza ħafna aktar xedd mill-bqija tal-parti. Kisi uniformi ta '3μm jista' jintlibes wara ftit mijiet ta 'ċikli, li jesponi metall vojt, li jossidizza u jżid ir-reżistenza tal-kuntatt.
Ir-rakkomandazzjoni tagħna għal applikazzjonijiet ta 'ċiklu għoli:
Kisi tqil selettiv: 8-10μm Landa fil-punt ta 'kuntatt, 3-5μm x'imkien ieħor.
Alternattiva: Deheb flash (0.1-0.2μm) fuq pjanċa ta 'taħt Nikil għal kuntatti tas-sinjali ta' vultaġġ baxx.
Wassalna t-tħassib tiegħek dwar l-ilbies waqt DFM. Nistgħu naġġustaw il-maskra tal-kisi biex inpoġġu l-ħxuna fejn importanti.

Q3: Tista 'tqabbel il-prestazzjoni ta' kampjun tar-rebbiegħa eżistenti?

Iva. Jekk għandek kampjun tar-rebbiegħa eżistenti, nistgħu nagħmlu analiżi ta 'inġinerija inversa. Aħna nkejlu l-ħxuna tal-materjal, l-angoli tal-liwja u r-raġġi, u l-forza tar-rebbiegħa f'deflessjoni partikolari. Minn din id-dejta, aħna niddisinjaw għodda li tirreplika l-prestazzjoni mekkanika, imbagħad nipprovdu kampjuni barra mill-għodda għall-approvazzjoni tiegħek qabel il-produzzjoni sħiħa. Dan huwa servizz komuni għall-klijenti li jemigraw il-provvista minn bejjiegħ ieħor.



modular-1
Ikseb Kwotazzjoni Custom

Ittella t-tpinġija tar-rebbiegħa, ir-ritratt tal-kampjun jew il-mudell 3D tiegħek. It-tim tal-inġinerija tagħna se jirrevedi d-disinn tiegħek għall-manifattura u jipprovdi kwotazzjoni baġitarja b'għodda u prezzijiet ta 'biċċa biċċa fi żmien 24 siegħa.

Formati ta' Fajl Aċċettati:STEP (.stp), IGES (.igs), DWG (.dwg), PDF, jew ritratt ċar ta' kampjun eżistenti.



Sistemi ta' Kwalità Jappoġġaw Dan il-Prodott

IATF 16949 ISO 9001

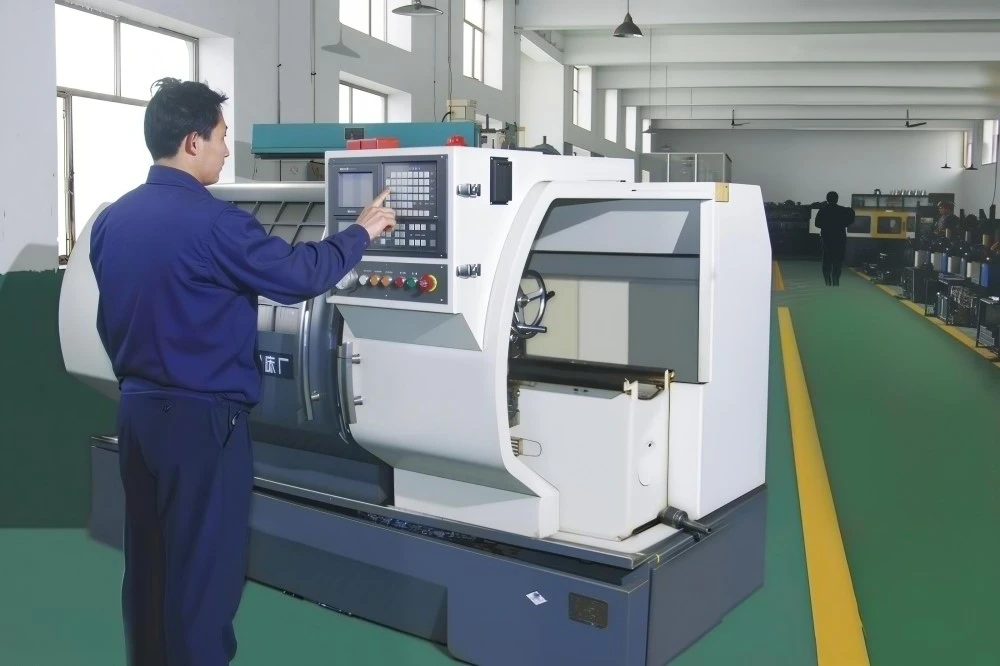

workshop

Tagħmir ta' Spezzjoni Użat għal Din il-Parti:

Jinan Shijin Digital Spring Tester (riżoluzzjoni 0.1N) - Validazzjoni tal-forza tar-rebbiegħa

Sistema ta 'Viżjoni Dongguan Jingchi (0.001mm) - Kejl tal-profil mingħajr kuntatt

Kejl tal-Ħxuna tal-Kisi Ġermaniż (1μm) - Verifika tal-ħxuna tal-kisi

Kamra tal-Brexx tal-melħ (900x600mm) - Reżistenza għall-korrużjoni skont ASTM B117

Traċċabilità tal-lott:Kull rukkell jew borża bl-ingrossa hija ttikkettjata b'numru ta 'lott uniku li jgħaqqad ma' ċertifikati tal-coil tal-materja prima u rekords ta 'spezzjoni waqt il-proċess.

Zento Trilium Metal Tech Co., Ltd|Tianjin, iċ-Ċina|info@zntmetal.com





Speċifikazzjonijiet Tekniċi



Speċifikazzjoni

Dettalji

Għażliet tal-Materjal

C5191 Bronż Fosforu (Standard għal ħajja ta' ċiklu għoli)
C17200 Berillju Ram (Għal konduttività massima u reżistenza għall-għeja)
301 Stainless Steel (Għal ambjenti b'temperatura għolja jew korrużivi)
Ram miksi bil-landa (Kost-effettiv għal applikazzjonijiet b'ċiklu baxx)

Ħxuna tal-Materjal

0.08mm - 0.8mm (Tolleranza: ± 0.01mm)

Tolleranza tal-Forza tar-Rebbiegħa

±8% f'deflessjoni speċifikata (Verifikat permezz tat-tester diġitali Jinan Shijin, riżoluzzjoni 0.1N)

Għażliet tal-kisi

Landa miksija minn qabel (Selettiva jew ġenerali)
Post-plated Nikil
Deheb Flash fuq Nikil (Għal applikazzjonijiet ta 'sinjali ta' vultaġġ baxx)
Fidda fuq Nikil (Għal kuntatti ta 'enerġija ta' kurrent għoli)

Kontroll tal-Burr

Għoli tal-burr tat-tarf Inqas minn jew ugwali għal 0.03mm jew 10% tal-ħxuna tal-materjal (liema minnhom tkun l-iżgħar)

Ippakkjar

Bulk (boroż tal-PE) jew Tape & Reel għal tagħmir ta 'inserzjoni awtomatizzat

Ċertifikazzjoni

Kontroll tal-proċess konformi mal-IATF 16949 / ISO 9001
